캔들필터(CANDLE FILTER)

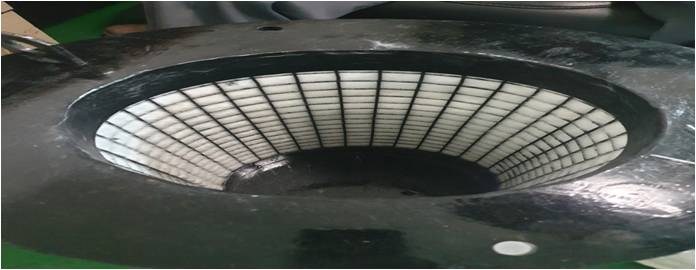

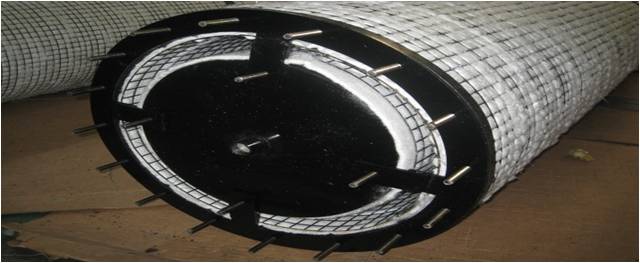

사진

MIST 입자를 포함하고 있는 GAS가 FIBER 기재를 수평 방향 으로 통과한다. MIST 입자가 개개의 FIBER에 포집되고, 유합 되어 액체막이 되고 GAS 흐름을 따라 FIBER 기재를 통하면서 중력에 의하여 아래방향으로 DRAIN 된다.

GLASS FIBER

표준규격 : O.D600×I.D490×H2438

FILTER의 여과면적(EA) : 0.49×π×2.438=3.75㎡/EA

FILTER의 여과량

GAS의 통기속도:4.5m/min

3.75㎡×4.5m/min=16.87㎥/min

시공시 안전률 고려하여 15㎥/min 적용)

FILTER 소요량

배출 GAS 총량(㎥/min)÷15(㎥/min) = 필요 FILTER 수량(EA)

집진 GAS의 종류

·HCl(염산)·SO3·H2SO4(황산)·Oil Mist·HNO3(질산)·D.O.P·H3PO4(인산)·각종 Fume
